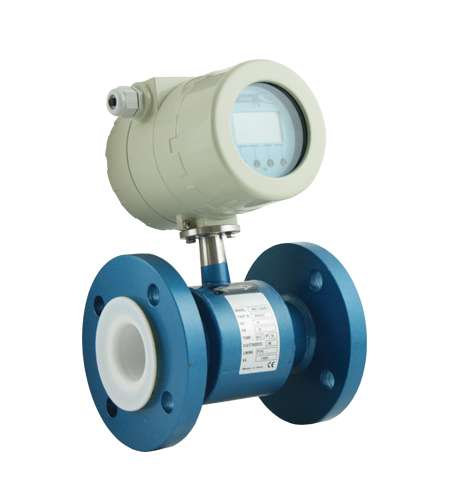

Product Image

Overview

Bu yeni sensör serisi, S103 S'nin başarılı geleneğini izler ve doğrusallaştırma yazılımı olmaksızın 1: 1000'den fazla bir ölçüm aralığı sunar. Bu tür performanslar, geniş bir akış oranı aralığında çok hassas ölçümlere olanak tanır ve daha önce, dönüştürücülerin kesilmesinin etkisinden dolayı sıfırlanan daha düşük akış hızlarını sayar.

Bu flanşlı sensörler serisi, bir manyetik alandan geçen bir iletkenin aynı alana dik olarak yönlendirilmiş bir potansiyel oluşturduğu Faraday Prensibine dayanır. Bu durumda, AISI 304 paslanmaz çelikten yapılmış akış borusu, karbon veya paslanmaz çelik flanşlarla donatılmıştır, üst ve alt kısımda iki bobin monte edilir; Bobini geçen elektrik akımı tarafından üretilen manyetik alan, elektrotlarda akış hızıyla orantılı bir potansiyel farkı yaratır. Çok düşük değerlere sahip bu potansiyeli ölçmek amacıyla, akış borusunun iç kısmı elektriksel olarak yalıtılmıştır, bu nedenle işlem sıvısı artık ne akış borusunun malzemesiyle ne de flanşla temas halinde değildir.

Kullanılan dönüştürücü, bobini besleyen akımı üretir, potansiyelin elektrot farkını elde eder, sinyalin hesaplanması için sinyali işler ve dışardaki iletişimi yönetir. Tüm sensör, ayrı bir versiyona monte edildiğinde, bir IP68 sınıflandırmasına sahiptir ve bobin ve elektrotları içeren kaynaklı bir plaka yapısı sayesinde 1.5 m derinliğe kadar suda sürekli daldırma için uygundur.
